Arduino UNO板卡介绍

发布人：张建辉发布时间：2018-03-10 07:32:18

ArduinoUNO板是目前最常见的Arduino 主控板，本系列课程的所有编程及功能实现都将基于UNO板进行。

一、工作电压

UNO板工作电压为5V，可由USB连接电脑供电，也可由DC插口独立供电。Arduino主控板可以提供3.3V和5V两种供电电压，也可以在VIN口提供与DC输入电压相同的电压输出。

每一个数字引脚输出电流最大不能超过40ma（3.3V不超过50ma）。如果需要驱动电机、舵机等对功率有要求的设备，建议通过专用扩展板为设备提供电源输入，以免主控板复位重启或损坏；USB输入电流超过500ma时，会自动断开USB连接。

二、数字引脚

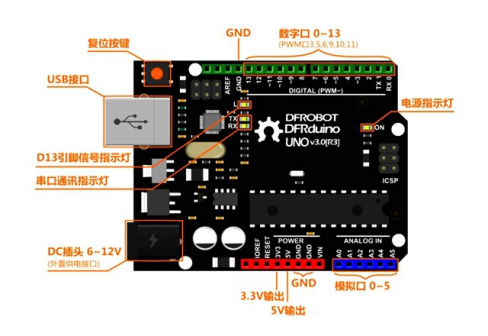

UNO板载14个数字引脚（图中绿色引脚），

三、模拟引脚

UNO板载6个模拟输入端口（图中蓝色引脚）

四、PWM引脚

14个数字引脚中有6个引脚（3、5、6、9、10、11）可以用作PWM控制（Pulse Width Modulation，脉冲宽度调制），实现类似模拟信号的输出效果。

五、IIC通讯接口

模拟输入引脚中的A4和A5是UNO板默认的IIC通讯接口

六、中断接口

UNO板默认的中断接口为数字引脚2、3，分别对应中断序号0、1。

七、D13引脚信号指示灯

这个信号灯是UNO板上可通过对13号数字引脚编程控制的LED灯，在程序设计中可编程当作状态指示灯使用，以指示程序的运行状态。
