学习任务2——绘制学校运动场

发布人：杨黛琳发布时间：2019-10-23 11:35:47

学习任务2

绘制学校运动场的示意图，如下图3-2-8所示。

图3-2-8 学校运动场示意图

任务分析

学校运动场示意图是在B5纸上横向绘制的，示意图上的篮球场、足球场、排球场、跑道、沙坑和单杠、双杠等区域是由椭圆、圆、圆角矩形、矩形和线等图形组成的。绘制这些图形使用【插入】功能区“插图”设置组中“形状”按钮提供的工具最为方便。并且在制作此文档之前，应该在【页面布局】功能区“页面设置”设置组中将页面大小设置为B5纸且为横向，然后再绘制学校运动场的示意图。另外，通过完成本任务，不仅学会如何插入图形，而且还要学会如何为图形填充单色、过渡色、图片、图案以及线型、线条颜色、图形阴影等设置方法。

操作指南

1.建立新文档

2.设置B5纸大小、页边距、横向

由于在Word中，默认的纸张大小是A4大小，页面的方向是纵向，所以要改变纸张大小和页面方向。

(1)设置纸张大小：在【页面布局】功能区“页面设置”设置组中选择“纸张大小”按钮，在弹出的下拉菜单中选择“B5(18.2×25.7厘米)”，如图3-2-9(a)所示。



图3-2-9(a)              图3-2-9(b)

(2) 设置纸张方向：在【页面布局】功能区“页面设置”设置组中选择“纸张方向”按钮，在弹出的下拉列表中选中“横向”，如图3-2-9(b)所示。

(3) 设置页边距：在【页面布局】功能区“页面设置”设置组中选择“页边距”按钮，在弹出的下拉列表中选中“自定义边距”按钮，在弹出的“页面设置”对话框中将页边距上下左右均改为1厘米。如图3-2-9(c)所示。

图3-2-9(c)

3.绘制运动场底图

(1)绘制运动场

①在【插入】功能区“插图”设置组中选择 “形状”按钮，在弹出的下拉菜单中选择“矩形”

②鼠标指针呈十字状，将此指针移到页面左上角，拖动鼠标至页面右下角释放鼠标、进入编辑状态

(2)改变填充色和边框色

①改变填充色：单击图形，弹出【绘图工具/格式】对话框，选择“形状样式”设置组中的“形状填充”下拉按钮，选择“橄榄色，强调文字颜色3，深色25%”，如图3-2-10所示。

图3-2-10 填充颜色设置   图3-2-11 边框颜色设置

②改变边框颜色：单击图形，弹出【绘图工具/格式】对话框，选择“形状样式”设置组中的“形状轮廓”下拉按钮，选择“黑色，文字1，淡色35%”，如图3-2-11所示。

4.绘制跑道

(1) 在【插入】功能区“插图”设置组中选择 “形状”按钮，在弹出的下拉菜单中选择“圆角矩形”。

(2)在页面中的适当位置，拖动鼠标绘制圆角矩形，拖动黄色控制点改变圆角弧度，绘制出跑道的外边缘。单击图形改变填充色为“茶色，背景2，深色75%”，边框色为“黑色，文字1”。

(3)复制图形，绘制跑道的内边缘。

跑道的内、外边缘可以由两个椭圆组成。由于它们除填充色不同外，其余相同，所以可以利用“复制一粘贴”方法。

①选定跑道外边缘，右击菜单中的“复制”命令

②右击菜单中的“粘贴”命令

③改变大小，调整位置

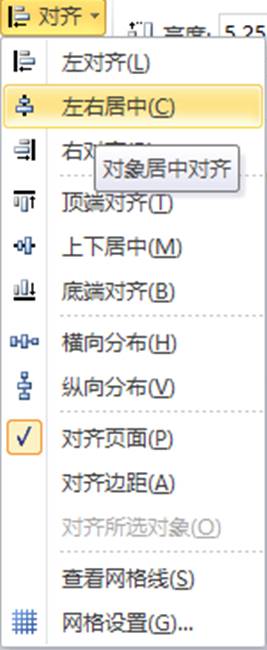

图3-2-12  对齐命令

5.绘制足球场

(1)选择“圆角矩形”按钮，绘制图形

(2)填充图片

①单击图形，在【绘图工具/格式】功能区“形状样式”设置组中选择“形状填充”按钮，在弹出的下拉菜单中选择“图片”命令，在打开的“插入图片”对话框中，选择所需的图片。

(3)画线

①在【插入】功能区“插图”设置组中选择 “形状”按钮，在弹出的下拉菜单中选择“直线”命令。

②在足球场中间画一条竖线(画直线的同时按住Shfit键)。

③选中直线，在【绘图工具/格式】功能区“形状样式”设置组中选择“形状轮廓”按钮，在弹出的下拉菜单中选择“粗细”命令，将线条设置为“2.25磅”。

④用同样的方法，绘制其他直线。

(4)在球场中间，绘制无填充色的圆

①在【插入】功能区“插图”设置组中选择“形状”按钮，在弹出的下拉菜单中选择“椭圆”命令。

②画圆:在适当位置，按住shift键的同时绘制图形。

③将填充色设置为:无填充颜色。

④调整位置

6.绘制沙坑

（1）在【插入】功能区“插图”设置组中选择“形状”按钮，在弹出的下拉菜单中选择“圆角矩形”命令。在适当位置给制图形。

（2）添加文字:选定图形，单击鼠标右键，选择”添加文字”命令，输入“沙坑”。

（3）设置阴影

①选定图形，在【绘图工具/格式】功能区“形状样式”设置组选择“形状效果”按钮，在弹出的下拉菜单中选择“阴影”命令，选择“阴影选项”命令，如图3-2-13。



图3-2-13 设置阴影

②选择“预设”中“内部右上角”选项

③选择阴影颜色:选择“茶色，背景2，深色75%”

7.绘制篮球场、排球、单杠、双杠区

(1)在篮球场、排球场中填充图案

①选中图形，在【绘图工具/格式】功能区 “形状样式”设置组中选择“形状填充”按钮的下拉菜单。

②选择“纹理”命令中的“其他纹理”命令，弹出“设置形状格式”对话框。

③选择“图案填充”命令中的“5%”，如图所示3-2-14所示。

图3-2-14  图案填充

(2)在单杠、双杠区填充过渡色。

8.添加“学校运动场示意图”文字

9.组合对象

组合对象是指将多个分散、独立的对象合为一个整体。

(1)选择要组合的对象: 按住Shift健的同时单击每个对象

(2)在【绘图工具/格式】功能区“排列”设置组中选择“组合”命令，使原来独立的对象组合为一个。

10.打印预览并将文档保存在自己的文件夹中

任务小结

插入，编辑图形的基本方法是首先在【插入】功能区“插图”设置组中选择“形状”命令中的相应按钮，插入图形。然后单击图形，进入【绘图工具/格式】对话框，在此进行填充色、边框颜色及边框线形的形状和粗细等设置。

每次插入的图形，都是一个独立的对象，都可以对它们进行独立的移动、删除、调整大小、设置颜色等操作。也可以对任意的图形进行组合。

图形中的文字格式的设置，与普通文字格式的设置一样。单击图形内部的文字，出现光标后，选定文字进行格式设置。

绘制的图形根据绘制的前后顺序，它们有前后的层次关系。当后画的图形覆盖了前面画的图形时，选定一个图形，单击鼠标右键，选择“叠放次序”的相应命令。

有关图形的其他操作，可以通过“帮助”窗口查阅。
